产品介绍
进口气动双座调节阀是以压缩空气为动力，由控制器的信号调节流体通路的面积，以改变流体流量的阀门。气动调节阀一般都采用气动薄膜执行机构，因此也称为气动薄膜调节阀。
气动调节阀凭借控制简单、反应迅速、成本低廉，相较电动调节阀无需再采取防爆措施等优点，应用范围十分广泛。远东控制在不断改善常规气动薄膜执行机构笨重与反作用可靠性差等缺点的同时，研发了精小型气动薄膜执行机构，大大提高了产品性能，可同时满足中高端客户的不同需求。
产品详情

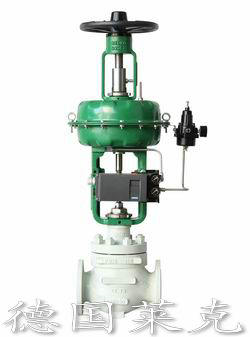

德国莱克LIK品牌-进口气动双座调节阀采用双号导向结构，配用多弹簧气动薄膜执行机构。具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位保持在给定值。特别适用于压差较大，允许泄漏也较大且不是很清洁的介质场合。
本系列产品有标准型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN16、40、64；阀体口径范围DN25～400。适用流体温度有-250℃～+560℃范围内多种档次。泄漏量标准为Ⅲ级和Ⅳ级。流量特性为线性或百分比。多种多样的品种规格可供选择。
进口气动双座调节阀 主要零件材料
本体材质为碳钢 | 本体材质为不锈钢 | ||||||||
1 | 阀体 | WCB | LCB | WC9 | 1 | 阀体 | CF8 | CF8M | CF3M |
2 | 阀座 | 304 | 304 | 304 | 2 | 阀座 | 304 | 316 | 316L |
3 | 阀芯 | 304 | 304 | 304 | 3 | 阀芯 | 304 | 316 | 316L |
4 | 导向套 | 304 | 304 | 304 | 4 | 导向套 | 304 | 316 | 316L |
5 | 阀盖 | WCB | LCB | WC9 | 5 | 阀盖 | CF8 | CF8M | CF3M |
6 | 阀杆 | 304 | 304 | 304 | 6 | 阀杆 | 304 | 316 | 316L |
7 | 填料 | PTFE/柔性石墨 | 7 | 填料 | PTFE/柔性石墨 | ||||
8 | 弹簧 | 65Mn | 8 | 弹簧 | 65Mn | ||||
9 | 螺母 | 304 | 304 | 304 | 9 | 螺母 | 304 | 316 | 316L |
注：常温型工作温度-20-+200℃，泄露等级为Ⅳ级。
高温型阀盖增设散热片，可用于介质温度-60-+450℃的场合。
波纹管密封型对上下移动的阀杆形成完全的密封，堵绝流体外漏。
低温型采用加长阀盖加隔热板结构可于-196℃深冷场合。
进口气动双座调节阀 主要技术参数
公称通径DN（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
额定流量 | 直线 | 7.6 | 12.1 | 19.4 | 30.3 | 48.3 | 75.9 | 121 | 194 | 302 | 484 | 759 |
等百分比 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69.3 | 110 | 176 | 275 | 440 | 693 | |
执行机构 | 正作用 | ZHA-22 | ZHA-23 | ZHA-34 | ZHA-45 | |||||||
反作用 | ZHB-22 | ZHB-23 | ZHB-34 | ZHB-45 | ||||||||
额定行程L（mm） | 16 | 25 | 40 | 60 | ||||||||
膜片有效面积Ae（cm2） | 280 | 400 | 600 | 1000 | ||||||||
公称压力PN（MPa） | 1.6 2.5 4.0 6.4 | |||||||||||
固有流量特性 | 直线 等百分比 | |||||||||||
固有可调比R | 50：1 | |||||||||||
信号范围Pr（KPa） | 20-60、20-100、40-200、60-100、80-240 | |||||||||||
气源压力Ps（MPa） | 0.14、0.25、0.28、0.40 | |||||||||||
