进口气动蒸汽调节阀－结构特点:
1、进口气动蒸汽调节阀是自动化控制系统中仪表的执行单元，采用电-气阀门定位器，以电信号和压缩空气为动力，接受控制系统输入的0-10mA •DC或4-20mA •DC电流信号，由调节器将压缩空气，转换成气源压力信号输入输出，可实现分程控制(段幅信号)，从而改变阀门开度位移，达到对流体介质的工艺参数精确调节控制。
2、进口气动蒸汽调节阀按作用模式可分：正作用：气闭式-常开型(当信号压力增大时阀位向下位移)，《B型》
反作用：气开式-常闭型(当信号压力增大时阀位向上位移)，《K型》
3、进口气动蒸汽调节阀采用了平衡型阀芯，不平衡力小，操作稳定适用于阀前阀后压差大且泄漏稍大的工作场合。

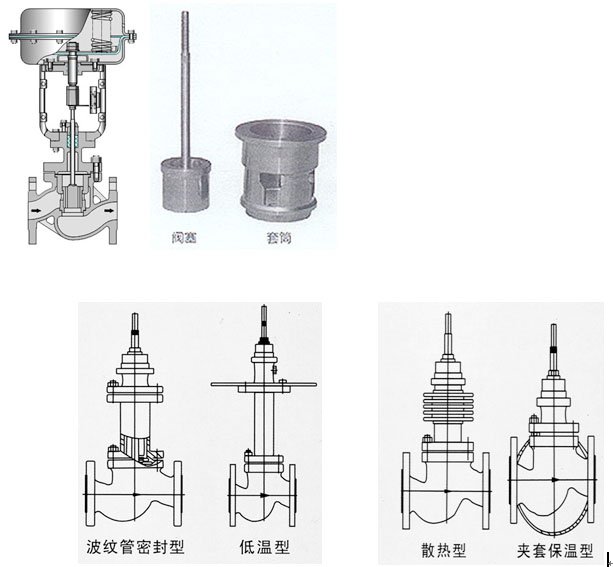

4、直通低流阻套筒阀阀芯采用了压力平衡式阀芯，(双密封面或单密封面)结构，阀芯为圆柱型，经过精密加工开出一定特性的窗孔，由套筒的内圆导向和顶导向，因而阀杆上不平衡力很小，操作稳定，性能好，是一种力平衡型的调节阀。适用于阀前后两端压差较高的场合，由于阀芯有套筒的侧面导向，受涡流冲击所产生的振动被减弱，故具有噪音低，空化闪蒸作用小，使用寿命长等优点。但阀座泄漏率较单座阀稍大。
5、通过改变阀芯形状的设计；不同的阀芯窗孔形状会得到不同流量特性值：等百分比(对数)性，直线性。
本系列产品广泛应用于化工、石油、冶金、电站、轻纺、造纸和制药等工业生产过程的自动化调节和远程控制。
有标准型、调节切断型、波纹管密封型、夹套保温型等品种。产品压力等级有PN1.6 4.0 6.4MPa；公称通径DN20~300mm；适用流体温度有-60~+450℃；按温度高低配用不同阀盖可分常温型，高温型和低温型。
进口气动蒸汽调节阀－执行机构主要技术参数:
| 型 号 | ZHA-22 ZHB-22 | ZHA-23 ZHB-23 | ZHB-34 ZHB-34 | ZHA-45 ZHB-45 | ZHA-56 ZHB-56 |
| 有效面积cm2 | 350 | 350 | 560 | 900 | 1600 |
| 行 程mm | 16 | 25 | 40 | 60 | 100 |
| 弹簧范围KPa | 20～100(标准):40～200;80～240; 20～60; 60～100 | ||||
| 操作方式 | 普通型,带手动手轮操作型(侧装式,顶装式) | ||||
进口气动蒸汽调节阀－电-气阀门定位器:
电气阀门定位器是工业自动化中气动执行器的主要配套仪表,可用来提高阀门位置的线性度,克服阀杆的磨擦力和消除调节阀不平衡力的影响等,从而保证阀门位置按调节仪表传来的0~10mA DC或4-20mA的电流信号成比例关系,实现正确定位.(有多种型号规格可选配)
本公司电-气阀门定位器配用型(HEP-15隔爆型,HEP-17本安型).也可按不同需求配用(ZPD2000系列,EP3000系列,EP4000系列,YT1000系列,YT2000系列,SIPART PS2西门子系列及智能定位器系列产品)
进口气动蒸汽调节阀－性能指标:
| 项目 | 指标值 | 项目 | 指标值 | ||||
| 基本误差% | 不带定位器 | ±5.0 | 始 终 点 偏 差 % | 气关 | 不带定位器 | 始点 | ±5.0 |
| 带定位器 | ±1.0 | 终点 | ±2.5 | ||||
| 回差% | 不带定位器 | ≤3.0 | 带定位器 | 始点 | ±1.0 | ||
| 终点 | ±1.0 | ||||||
| 带定位器 | ≤1.0 | 气开 | 不带定位器 | 始点 | ±2.5 | ||
| 终点 | ±5.0 | ||||||
| 死区% | 不带定位器 | ≤3.0 | 带定位器 | 始点 | ±1.0 | ||
| 终点 | ±1.0 | ||||||
| 带定位器 | ≤0.4 | 允许泄漏量L/h | 1×10-3×阀额定容量 | ||||
| 额定行程偏差% | ±2.5 | ||||||
注：本产品执行GB/T4213-92国家标准。
进口气动蒸汽调节阀－允许压差:MPa
| 开关 方式 | 执行 机构 型号 | 弹簧 范围 KPa | 气源 压力 KPa | 需 要 附 件 | 公称通径(阀座直径)mm | |||||||||
| 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | |||||
| 气 关 | ZHA-22 | 20～100 20～100 40～200 | 0.14 0.25 0.40 | - P P或R | 3.00 6.4 6.4 | |||||||||
| ZHA-23 | 20～100 20～100 40～200 | 0.14 0.25 0.40 | - P P或R | 2.25 6.4 6.4 | 1.95 6.4 6.4 | |||||||||
| ZHA-34 | 20～100 20～100 40～200 | 0.14 0.25 0.40 | - P P或R | 2.36 6.4 6.4 | 2.04 6.4 6.4 | 1.67 6.4 6.4 | ||||||||
| ZHA-45 | 20～100 20～100 40～200 | 0.14 0.25 0.40 | - P P或R | 1.41 6.4 6.4 | 1.14 6.4 6.4 | |||||||||
| 气 开 | ZHA-22 | 20～100 40～200 80～240 | 0.14 0.25 0.40 | - P或R P | 1.5 4.5 6.4 | |||||||||
| ZHA-23 | 20～100 40～200 80～240 | 0.14 0.25 0.40 | - P或R P | 1.13 3.38 6.40 | 0.98 2.93 6.4 | |||||||||
| ZHA-34 | 20～100 40～200 80～240 | 0.14 0.25 0.40 | - P或R P | 1.18 3.54 6.4 | 1.02 3.06 6.4 | 0.84 2.51 5.85 | ||||||||
| ZHA-45 | 20～100 40～200 80～240 | 0.14 0.25 0.40 | - P或R P | 0.71 2.12 4.94 | 0.57 1.71 4.00 | |||||||||
注：1)P-阀门定位器;R-压力继动器；
2)允许压差为阀关闭P2=0状态下，P的**值；
3)如果允许压差不清楚或**工作压差超出列表范围请与我们联系。
进口气动蒸汽调节阀－主要零件材料及适用温度，介质:
| 材料代号 | C(WCB) | P(304) | R(316) | |
| 主要 零件 | 阀体,阀盖 | WCB(ZG230-450) | ZG1Cr18Ni9Ti(304) | ZG1Cr18Ni12Mo2Ti(304) |
| 阀芯,阀座 | 1Cr18Ni9Ti(304)或司钛莱合金堆焊 | 1Cr18Ni9Ti(304)或司钛莱合金堆焊 | 1Cr18Ni12Mo2Ti或司钛莱合金堆焊 | |
| 阀杆 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
| 填料 | V型聚四氟乙烯,柔性石墨,不锈钢波纹管 | |||
| 垫片 | 增强聚四氟乙烯 ,不锈钢垫片,金属石墨缠绕垫片 | |||
| 上下膜盖 | A3钢板冲压 | |||
| 波纺膜片 | 丁晴橡胶夹增强涤沦织物 | |||
| 弹簧 | 60Si2Mn | |||
| 推杆,衬套 | 2Cr13 | |||
| 轴套 | 聚氨酯(用于反作用) | |||
| 适用 工况 | 适用介质 | 水蒸汽油品类气液体 | 硝酸碱类腐蚀性气液体 | 醋酸类等腐蚀性气液体 |
| 常温型 | -30～+250 F4:≤200℃ | -40～+250 F4:≤200℃ | -40～+250℃ F4:≤200℃ | |
| 高温型 | -30～+450℃ | -40～+550℃ | -40～+550℃ | |
| 低温型 | -40～-60℃, -60～-100℃ | |||

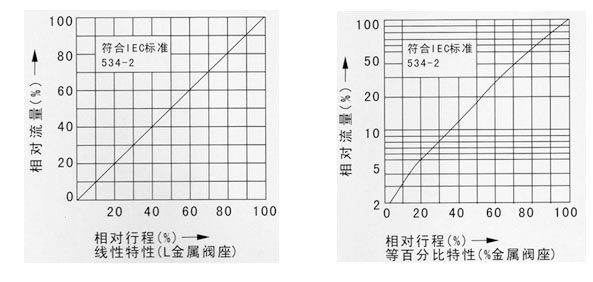

进口气动蒸汽调节阀－流量特性示图:
进口气动蒸汽调节阀－主要技术参数:
| 公称通径mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 阀座直径mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 额定流量 系数Kv | 直线 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 索取资料 咨询价格
| |||||
