进口自力式氮封阀，由控制阀门、执行器、压力弹簧、指挥器、脉冲管等部件组成。 自力式氮封阀主要用于保持容器顶部保护气体（一般为氮气）的压力恒定，以避免容器内物料与空气直接接触，防止物料挥发、被氧化，以及容器的安全。特别适用于各类大型储罐的气封保护系统。该产品具有节能、动作灵敏、运行可靠、操作与维修方便等特点。广泛应用于石油、化工等行业。
进口自力式氮封阀 结构简图
 |  |

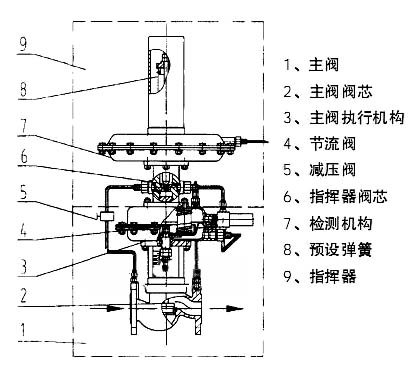

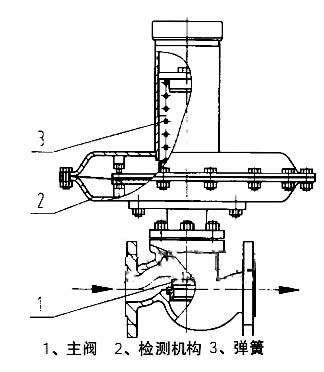

图1 ZZDG 供氮装 | 图2 ZZDX 泄氮装置 |
进口自力式氮封阀 工作原理
供氮装置（见图1），将设在罐顶的取压点的介质经导压管引入检测机构(7)，介质在检测元件上产生一个作用力与与弹簧(8)、预紧力相平衡。当罐内压力降低至低于供氮装置压力设定点时，平衡破坏，使指挥器阀芯(6)，打开，使阀前气体经减压阀(5)，节流阀(4)、进入主阀执行机构(3)上、下膜室，打开主阀阀芯(2)，向罐内充注氮气；当罐内压力升至供氮装置压力设定点，由于预设弹簧力，关闭指挥器阀芯(6)、由于主阀执行机构中的弹簧作用，关闭主阀，停止供氮。
泄氮装置（见图2），该装置采用内反馈结构，介质直接经阀盖进入检测机构(2)，介质在检测元件上产生一个作用力与预设弹簧(3)预紧力相平衡。当罐内压力升高至高于泄氮装置压力设定点时，平衡被破坏，使阀芯(1)上移，打开阀门，向外界泄放氮气；当罐内压力降至泄氮装置压力设定点，由于预设弹簧力作用，关闭阀门。
进口自力式氮封阀 技术参数和性能
阀体
| 公称通径 | DN25、32、40、50、65、80、100mm | |
| 公称压力 | PN1.0M Pa JB/T79.1-94、79.2-94等 | |
| 法兰标准 | ||
| 阀体材料 | 铸铁（HT200）、铸钢（ZG230-450）、铸不锈钢（ZG 1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti） | |
| 阀芯材料 | 硬密封 | 不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti） 不锈钢镶嵌橡胶圈 |
| 软密封 | ||
| 阀杆材料 | 不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti） | |
| 流量特性 | - | |
| 使用温度 | ||
执行器
| 压力设定范围(KPa) | 0.4～0.5 5～10 9～14 13～19 18～24 22～28 27～33 36～44 42～51 49～58 56～66 |
| 膜盖材料 | A3、A4钢板涂四氟乙烯 |
| 膜片材料 | 丁晴橡胶、乙炳橡胶、氟橡胶、耐油橡胶 |
性能
| 设定值偏差±5% | 允许泄露量 | |
| 允许泄露量 | 标准型 | IV级（符合GB/T4312-92标准） |
| 严密型 | VI级（符合GB/T4312-92标准） | |
进口自力式氮封阀 额定流量系数、额定行程、性能
ZZDG供氮装置
| 公称通径DN | 25 | 32 | 40 | 50 | 65 | 80 | 100 | ||||||||
| 阀座通径Dn | 5 | 6 | 7 | 8 | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 120 | 100 |
| 流量系数Kv | 0.2 | 0.32 | 0.5 | 0.8 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 20 | 30 | 48 | 75 | 120 | 190 |
| 额定行程L | 8 | 10 | 14 | 20 | 25 | ||||||||||
ZZDX泄氮装置
| 公称通径DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| 阀座通径Dn | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| 流量系数Kv | 6.9 | 11 | 20 | 30 | 48 | 75 | 120 | 190 |
| 额定行程L | 8 | 10 | 14 | 20 | 25 | |||
进口自力式氮封阀 外形尺寸

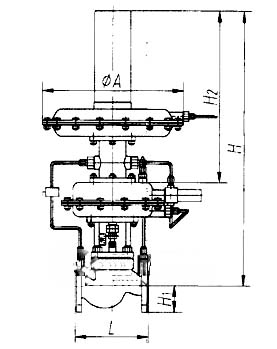

供氮装置外形尺寸及重量
| 公称通径DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
|
| L | 160 | 180 | 200 | 230 | 290 | 310 | 350 | |
| A | 308 | 308 | 308 | 308 | 394 | 394 | 394 | |
| H2 | 415 | 415 | 415 | 115 | 415 | 415 | 415 | |
| H1 | 60 | 75 | 80 | 85 | 95 | 105 | 120 | |
| H | 720 | 730 | 730 | 750 | 790 | 840 | 890 | |
| 重量(kg) | 32 | 35 | 40 | 50 | 90 | 115 | 280 |

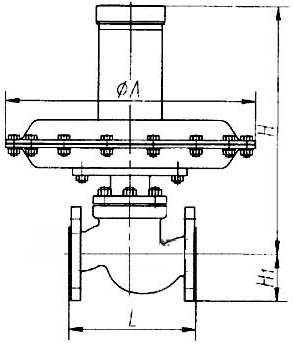

泄氮装置外形尺寸及重量
| 公称通径DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
|
| L | 160 | 180 | 200 | 230 | 290 | 310 | 350 | |
| A | 308 | 308 | 308 | 308 | 394 | 394 | 394 | |
| H1 | 60 | 75 | 80 | 85 | 95 | 105 | 120 | |
| H | 380 | 400 | 420 | 430 | 550 | 560 | 570 | |
| 重量(kg) | 12 | 13 | 15 | 17 | 20 | 28 | 38 |
